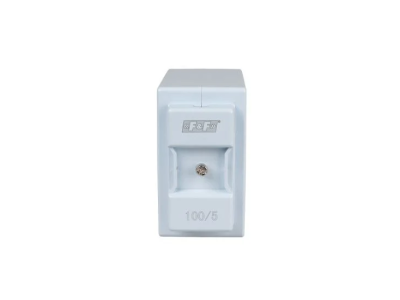

Opis

Przekładnik prądowy służy do  proporcjonalnej zmiany dużych natężeń prądu na niższe wartości, przystosowane do  zakresów pomiarowych urządzeń kontrolnych i pomiarowych.

DziałaniePrzewód z mierzonym prądem przechodzi przez główny otwór przekładnika (P1/P2), co jest równoważne z jednym zwojem uzwojenia pierwotnego. Zaciski uzwojenia wtórnego S1 i S2 podłączone są do zacisków obwodu pomiarowego urządzenia kontrolnego lub pomiarowego.Stosunek natężeń prądów w obu uzwojeniach jest wielkością stałą i nazywa się przekładnią prądową: IPn/ISn=N, gdzie IPn – prąd pierwotny znamionowy; ISn – prąd wtórny znamionowy; N – wartość przekładni. Z wartości prądu płynącego przez uzwojenie wtórne można wyznaczyć wartość prądu  płynącego przez uzwojenie pierwotne: ISm*N=IPm, gdzie ISm – prąd pierwotny mierzony; IPm – prąd wtórny mierzony.

Сechу urządzenia- Proporcjonalna zmiana dużych natężeń na niskie.- Przystosowany do zakresów pomiaru urządzeń kontrolnych i pomiarowych.- Przekładniki wzorcowane w laboratorium akredytowanym przez Polskie Centrum Akredytacji.- Indywidualny certyfikat potwierdzający klasę dokładności.- Prąd pierwotny: 100 A.- Prąd wtórny nominalny: 5 A.

Uwaga!Zalecane podłączenie układu wtórnego przewodem o średnicy nie mniejszej niż 2,5 mm².Zalecane uziemienie zacisku S2.Zakaz rozłączania układu wtórnego podczas pracy przekładnika (możliwość wystąpienia dużego napięcia skutkującego porażeniem  osób lub uszkodzeniem urządzenia).
