Opis

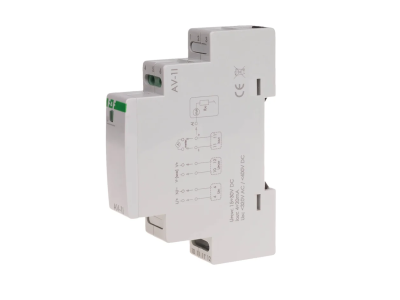

Alternatywny kod produktu: AV-1INapięcie zasilania 9÷30 V DCNapięcie maksymalne 320 V AC / 450 V DCNapięcie przebicia WE-WY 3 kVMaksymalny błąd pomiarowy ±0,5 VSygnał wyjściowy 4÷20 mABłąd przetwarzania ±0,5%Długość przewodu wyjścia sygnałowego 300 mZakres pomiarów TrueRMS – napięcie przemienne AC 0÷285 VZakres pomiarów TrueRMS – napięcie stałe DC 0÷400 VPrzyłącze zaciski śrubowe 2,5 mm²Moment dokręcający 0,4 NmPobór mocy 0,8 WTemperatura pracy -20÷50°CWymiary 1 moduł (18 mm)Montaż na szynie 35 mmStopień ochrony IP20 Analogowy przetwornik napięcia. Prądowy (4-20 mA).Moduł AV-1I przeznaczony jest do pomiaru napięcia i przekształcania mierzonej wielkości do unifikowanego analogowego wyjściowego sygnału prądowego w zakresie 4÷20 mA.DziałaniePrzetwornik Przetwornik dokonuje ciągłego pomiaru wartości wejściowego napięcia (prądu przemiennego lub obwodu napięciowego prądu stałego). Wartość mierzona napiecia jest proporcjonalnie przekształcana do wyjściowego sygnału prądu stałego Iout w zakresu 4÷20 mA, który jest odpowiednikiem zakresu pomiarowego 0÷400 V.Przetwornik umożliwia wykonywanie pomiarów rzeczywistej wartości skutecznej (TrueRMS) napięcia stałego i przemiennego o amplitudzie nie przekraczającej 400 V (co odpowiada ok. 285 V wartości skutecznej niezakłóconego napięcia sinusoidalnego).Przetwornik dokonuje pomiaru wartości skutecznej napieciaTrueRMS, co gwarantuje dużą dokładność pomiaru również przy przebiegach odkształconych.Wyjście sygnałowe modułu zabezpieczone jest filtrem przeciwzakłóceniowym, który eliminuje zakłócenia sieciowe, mające wpływ na dokładność przesyłanego sygnału. To pozwala na zastosowanie przewodów sygnałowych długości do 300 m.
